KL-CTDS | 토크 표시

KL-CTDS — 토크 표시. 아래의 모델별 사양을 확인한 후 KILEWS 태국 측에 정확한 구성을 확인해 주십시오.

지능형 토크 디스플레이

Product inquiry

KL-CTDS | 토크 표시

Please input complete information in the table below to obtain a detailed quotation。

CALL

cONTACT

KILEWS INTELLIGENT TECHNOLOGY CO., LTD.

Address: No. 241/134, Moo 3, Bo Win, Si Racha, Chon Buri 20230, Thailand

Phone: 081-136-8391

E-mail: kilewsth@gmail.com 电话: 081-136-8391 微信: 13322901202 LINE: kilews

주요 기능

토크 표시
사양표에 기재된 모델별 매개변수를 비교해 보십시오.
주문하기 전에 호환되는 액세서리, 문서 버전 및 태국 내 구입 가능 여부를 확인하십시오.

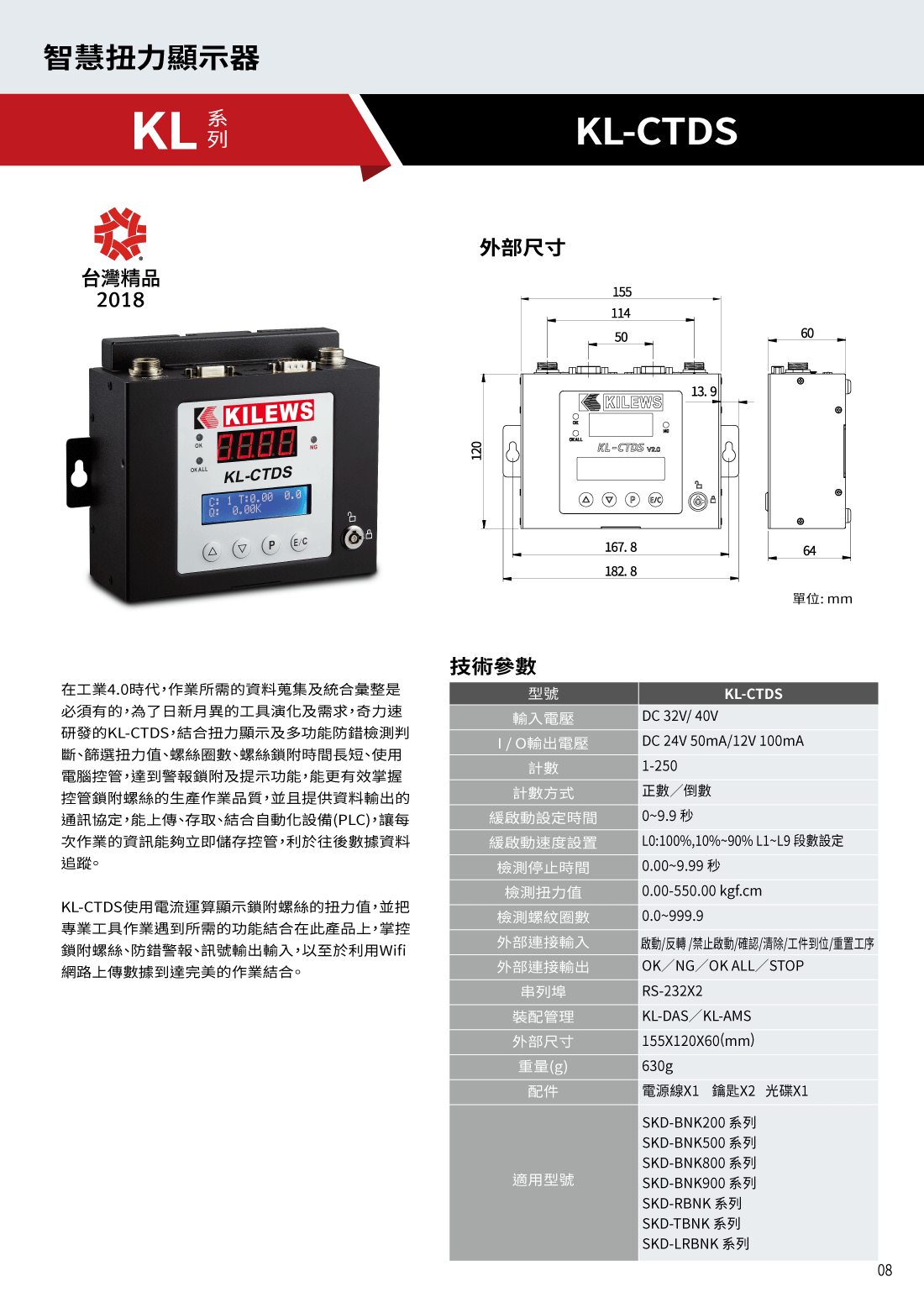

사양

모델	KL-CTDS
입력 전압	DC 32V/40V
I/O 출력 전압	DC 24V 50mA/ 12V 100mA
計數	1-250
計數方式	正數／倒數
緩啟動設定時間	0~9.9秒
緩啟動速度設置	L0: 100%, 10%~90% L1~L9 단계 설정
檢測停止時間	0.00~9.99秒
토크 값 측정	0.00~550.00kgf·cm
檢測螺紋圈數	0.0~999.9
외부 연결 입력	啟動/反轉/禁止啟動/ 確認/清除/工件到位/重置工序
외부 연결 출력	OK／NG／OKALL／STOP
串列埠	RS-232X2
裝配管理	KL-DAS／KL-AMS
외부 치수	155×120×60(mm)
무게(g)	630g
적용 모델	SKD-BNK200 시리즈 SKD-BNK500 시리즈 SKD-BNK800 시리즈 SKD-BNK900 시리즈 SKD-RBNK 시리즈 SKD-TBNK 시리즈 SKD-LRBNK 시리즈

※내용이 길므로, 표를 보려면 가로로 스크롤해 주세요.

SKD-BNK 시리즈와 스마트 토크 디스플레이의 조합

모델

토크(kgf·cm)

토크

(파운드-힘·인치)

토크

(N.m)

정확도

(%)

무부하 회전수(r.p.m)

안녕하세요

무부하 회전수(r.p.m)

LO

적합한 나사 직경(mm)

기계용 나사

적합한 나사 직경(mm)

셀프태핑 나사

무게

(g)

길이

(mm)

호환 가능한 전력 제어기

호환되는 비트 유형

SKD-BNK203L

0.2~3.5

0.18~3.08

0.02~0.34

±3%

1000

700

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK203 LS5

0.2~3.5

0.18~3.08

0.02~0.34

±3%

500

350

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK203 LS6

0.2~3.5

0.18~3.08

0.02~0.34

±3%

370

260

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK203LS7

0.2~3.5

0.18~3.08

0.02~0.34

±3%

230

160

1.0~2.3

1.0~2.0

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK207L

0.5~7

0.44~6.16

0.05~0.69

±3%

1000

700

1.4~2.6

1.4~2.3

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK210L

1~10

0.88~8.8

0.10~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

330

185

SKP-BE32HL(N)

B9.5, C

SKD-BNK210P

2~10

1.76~8.8

0.2~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

310

230

SKP-BE32HL(N)

B9.5, C

모델

토크

(kgf·cm)

토크

(파운드-힘·인치)

토크

(N.m)

정확도

(%)

무부하 회전수(r.p.m)

안녕하세요

무부하 회전수(r.p.m)

LO

적합한 나사 직경(mm)

기계용 나사

적합한 나사 직경(mm)

셀프태핑 나사

무게

(g)

길이

(mm)

호환 가능한 전력 제어기

호환되는 비트 유형

SKD-BNK203LM

0.2~3.5

0.18~3.08

0.02~0.34

±3%

1000

700

1.0~2.3

1.0~2.0

482

260

SKP-BE32HL(N)

B9.5, C

SKD-BNK207LM

0.5~7

0.44~6.16

0.05~0.69

±3%

1000

700

1.4~2.6

1.4~2.3

482

260

SKP-BE32HL(N)

B9.5, C

SKD-BNK210LM

1~10

0.88~8.8

0.10~0.98

±3%

1000

700

1.6~3.0

1.6~2.6

482

260

SKP-BE32HL(N)

B9.5, C

모델

토크(kgf·cm)

토크

(파운드-힘·인치)

토크

(N.m)

정확도

(%)

무부하 회전수(r.p.m)

안녕하세요

무부하 회전수(r.p.m)

LO

적합한 나사 직경(mm)

기계용 나사

적합한 나사 직경(mm)

셀프태핑 나사

무게

(g)

길이

(mm)

호환 가능한 전력 제어기

호환되는 비트 유형

SKD-BNK512L

1.5~12

1.33~10.44

0.15~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK512P

2~12

1.76~10.56

0.19~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK512LF

1.5~12

1.32~10.56

0.15~1.18

±3%

2000

–

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK512PF

2~12

1.76~10.56

0.19~1.18

±3%

2000

–

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK517LF

3~17

2.64~14.96

0.29~1.67

±3%

2000

–

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK517PF

3~17

2.64~14.96

0.29~1.67

±3%

2000

–

1.6~3.0

1.6~2.6

520

235

SKP-BE32HL(N)

A, B, C, D

SKD-BNK519L

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

520

235

SKP-BE32HL(N))

A, B, C, D

SKD-BNK519P

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

520

235

SKP-BE32HL(N))

A, B, C, D

모델

토크

(kgf·cm)

토크

(파운드-힘·인치)

토크

(N.m)

정확도

(%)

무부하 회전수(r.p.m)

안녕하세요

무부하 회전수

(r.p.m)

LO

적합한 나사 직경

(mm)

기계용 나사

적합한 나사 직경

(mm)

셀프태핑 나사

무게

(g)

길이

(mm)

호환 가능한 전력 제어기

호환되는 비트 유형

SKD-BNK512LM

2.5~12

2.2~10.44

0.25~1.18

±3%

1000

700

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A, B, D

SKD-BNK512LFM

2.5~12

2.2~10.44

0.25~1.18

±3%

2000

–

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A, B, D

SKD-BNK517LFM

3~17

2.64~14.96

0.29~1.67

±3%

2000

–

1.6~3.0

1.6~2.6

740

323

SKP-BE32HL(N)

A, B, D

SKD-BNK519LM

3~19

2.57~16.46

0.29~1.86

±3%

1000

700

2.3~3.5

2.3~3.0

740

323

SKP-BE32HL(N)

A, B, D

모델	토크(N·m) (단단한 이음매)	토크(N·m) (유연 관절)	정확도 (%)	무부하 회전수(r.p.m) 안녕하세요	무부하 회전수(r.p.m) LO	적합한 나사 직경(mm) 기계용 나사	적합한 나사 직경(mm) 셀프태핑 나사	무게 (g)	길이 (mm)	호환 가능한 전력 제어기	호환되는 비트 유형
SKD-BNK830L	0.98~2.94	0.98~2.35	±3%	1000	–	2.6~4.0	2.6~3.5	790	290	SKP-40B-HL(N)	A, B
SKD-BNK830P	0.98~2.94	0.98~2.35	±3%	1000	–	2.6~4.0	2.6~3.5	790	290	SKP-40B-HL(N)	A, B
SKD-BNK850L	1.96~4.90	1.96~3.92	±3%	1000	–	4.0~5.0	≤4	790	290	SKP-40B-HL(N)	B
SKD-BNK850P	1.96~4.90	1.96~3.92	±3%	1000	–	4.0~5.0	≤4	790	290	SKP-40B-HL(N)	B

모델	토크(N·m) (단단한 이음매)	토크(N·m) (유연 관절)	정확도 (%)	무부하 회전수(r.p.m) 안녕하세요	무부하 회전수(r.p.m) LO	적합한 나사 직경(mm) 기계용 나사	적합한 나사 직경(mm) 셀프태핑 나사	무게 (g)	길이 (mm)	호환 가능한 전력 제어기	호환되는 비트 유형
SKD-BNK830LM	0.98~2.94	0.98~2.35	±3%	1000	–	2.6~4.0	2.6~3.5	1135	340	SKP-40B-HL(N)	B
SKD-BNK850LM	1.96~4.90	1.96~3.92	±3%	1000	–	4.0~5.0	≤4	1135	340	SKP-40B-HL(N)	B

모델	토크(N·m) (단단한 이음매)	토크(N·m) (유연 관절)	정확도 (%)	무부하 회전수(r.p.m) 안녕하세요	무부하 회전수(r.p.m) LO	적합한 나사 직경(mm) 기계용 나사	적합한 나사 직경(mm) 셀프태핑 나사	무게 (kg)	길이 (mm)	호환 가능한 전력 제어기	호환되는 비트 유형
SKD-BNK960L	2~6	2~4.8	±5%	1000	–	4.0~5.0	≤4	1.03	308	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK960P	2~6	2~4.8	±5%	1000		4.0~5.0	≤4	1.03	310	SKP-40B-HL-800 / SKP-40BHL-800N	B
SKD-BNK990L	3~9	3~7.2	±5%	1000		≤6	≤5	1.03	308&
