Please input complete information in the table below to obtain a detailed quotation。
型号 :
SKD-BN512LM
SKD-BN512LFM
SKD-BN517LFM
SKD-BN519LM
Product inquiry

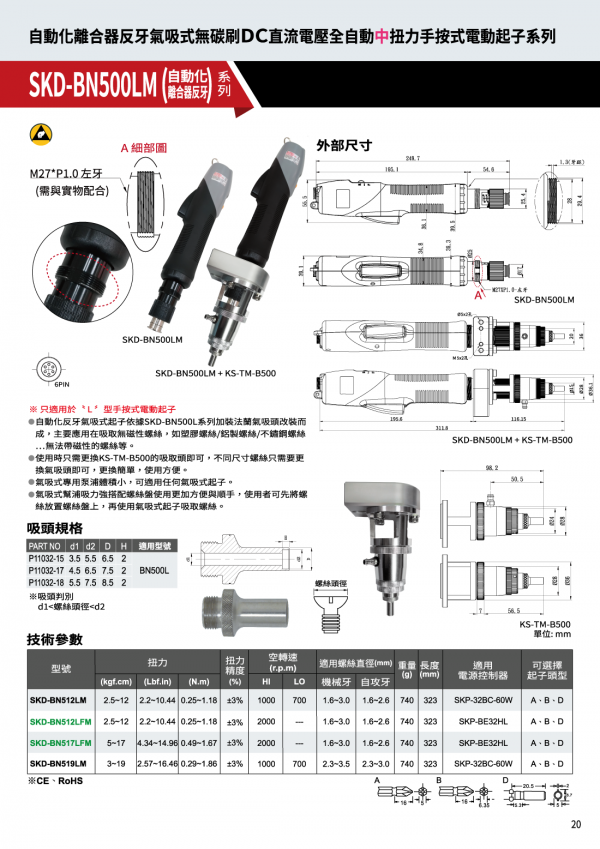

SKD-BN500LM系列 自动化离合器反牙气吸式无碳刷DC直流电压全自动中扭力手按式电动起子系列
cONTACT
KILEWS INTELLIGENT TECHNOLOGY CO., LTD.
Address: No. 241/134, Moo 3, Bo Win, Si Racha, Chon Buri 20230, Thailand
Phone: 081-136-8391
E-mail: kilewsth@gmail.com 电话: 081-136-8391 微信: 13322901202 LINE: kilews
产品特色
自动化反牙气吸式起子依据SKD-BN500L系列加装法兰气吸头改装而成，主要应用在吸取无磁性螺丝，如塑胶螺丝/铝制螺丝/不锈钢螺丝…无法带磁性的螺丝等。
使用时只需更换KS-TM-B500的吸取头即可，不同尺寸螺丝只需要更换气吸头即可，更换简单，使用方便。
气吸式专用泵浦体积小，可适用任何气吸式起子。
气吸式帮浦吸力强搭配螺丝盘使用更加方便与顺手，使用者可先将螺丝放置螺丝盘上，再使用气吸式起子吸取螺丝。
规格表
型号 | 扭力(kgf.cm) | 扭力 (Lbf.in) | 扭力 (N.m) | 精度 (%) | 空转速(r.p.m) HI | 空转速(r.p.m) LO | 适用螺丝直径(mm) 机械牙 | 适用螺丝直径(mm) 自攻牙 | 重量 (g) | 长度 (mm) | 适用电源控制器 | 适用起子头 |
SKD-BN512LM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-32BC-60W(N) | A、B、D |
SKD-BN512LFM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
SKD-BN517LFM | 5~17 | 4.34~14.96 | 0.49~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
SKD-BN519LM | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 740 | 323 | SKP-32BC-60W(N) | A、B、D |
吸头规格
PART NO | d 1 | d 2 | D | H | 适用型号 |
P11032-15 | 3.5 | 5.5 | 6.5 | 2 | BN500 |
P11032-17 | 4.5 | 6.5 | 7.5 | 2 | BN500 |
P11032-18 | 5.5 | 7.5 | 8.5 | 2 | BN500 |
起子头型图示表

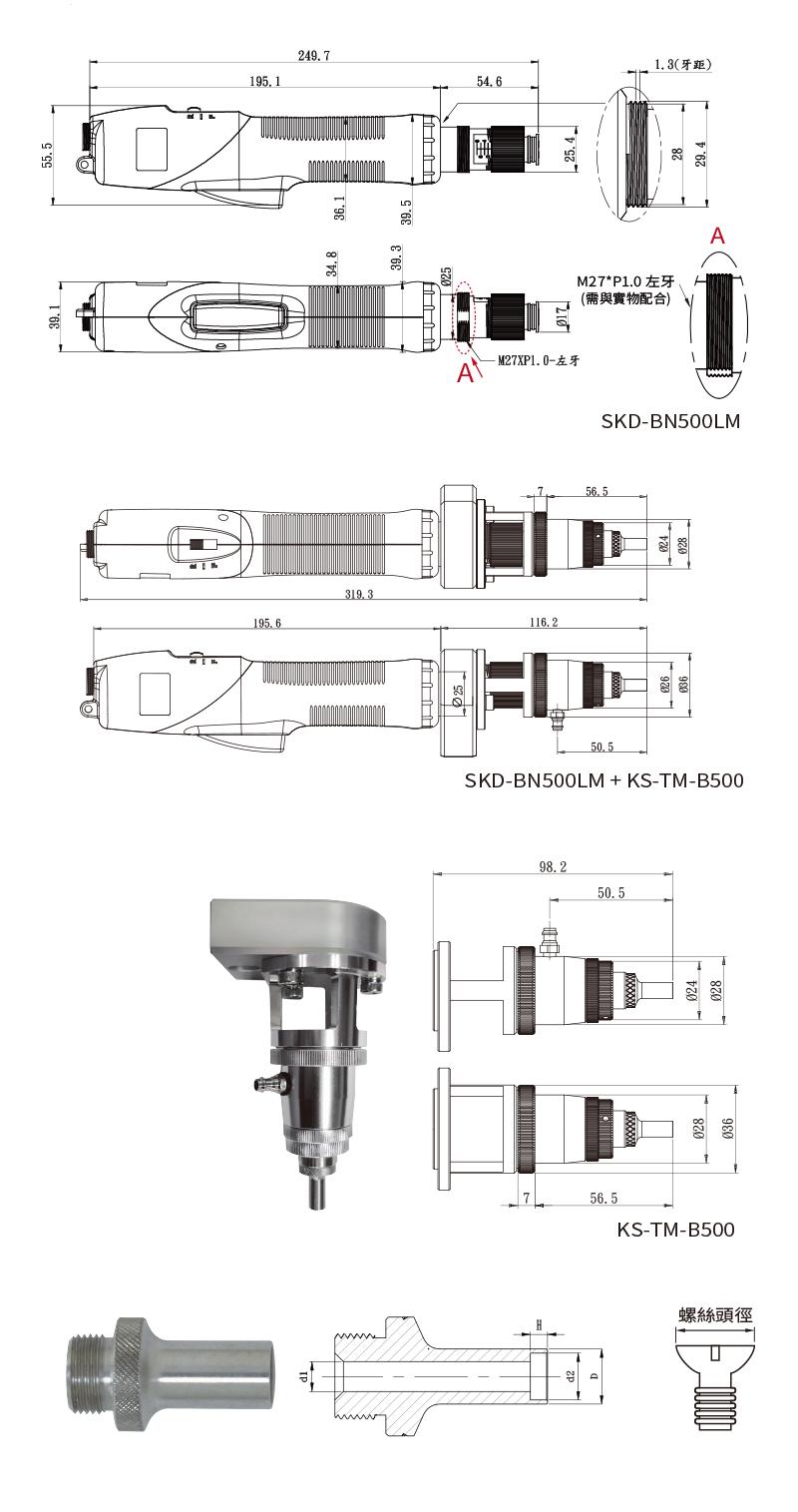

外部尺寸图
单位:mm
台湾总部列示之配件
台湾总部此系列页面未列专属配件；请向泰国公司确认可用配件。
原厂下载资料
订购或安装前，请向泰国奇力速确认确切型号、控制器、手册版本及当地供货情况。 台湾总部产品页
